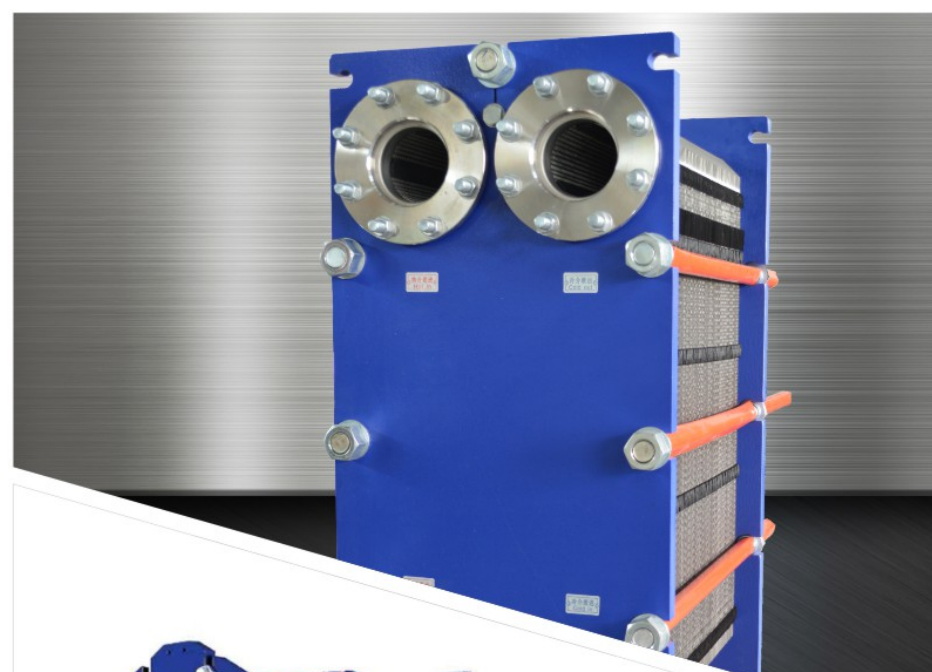

可拆式板式换热器

可拆卸板式热交换器

工作原理

板式换热器板片上带有垫片，垫片IAJ形成流道并起到防止液体外的密封作用，板片上的波纹使通过的流体形成湍流达到强化换热的目的。在板片组装过程时，带有垫片的板面朝向固定压紧板，相邻两张板片进行180度旋转形成通道所以流道中两种流体成逆流流动从而具有高传执系数。高对数平均温差热损失小等特点板片的数量和类型取决干介质的流量物理特性、压力降和温差。

产品结构

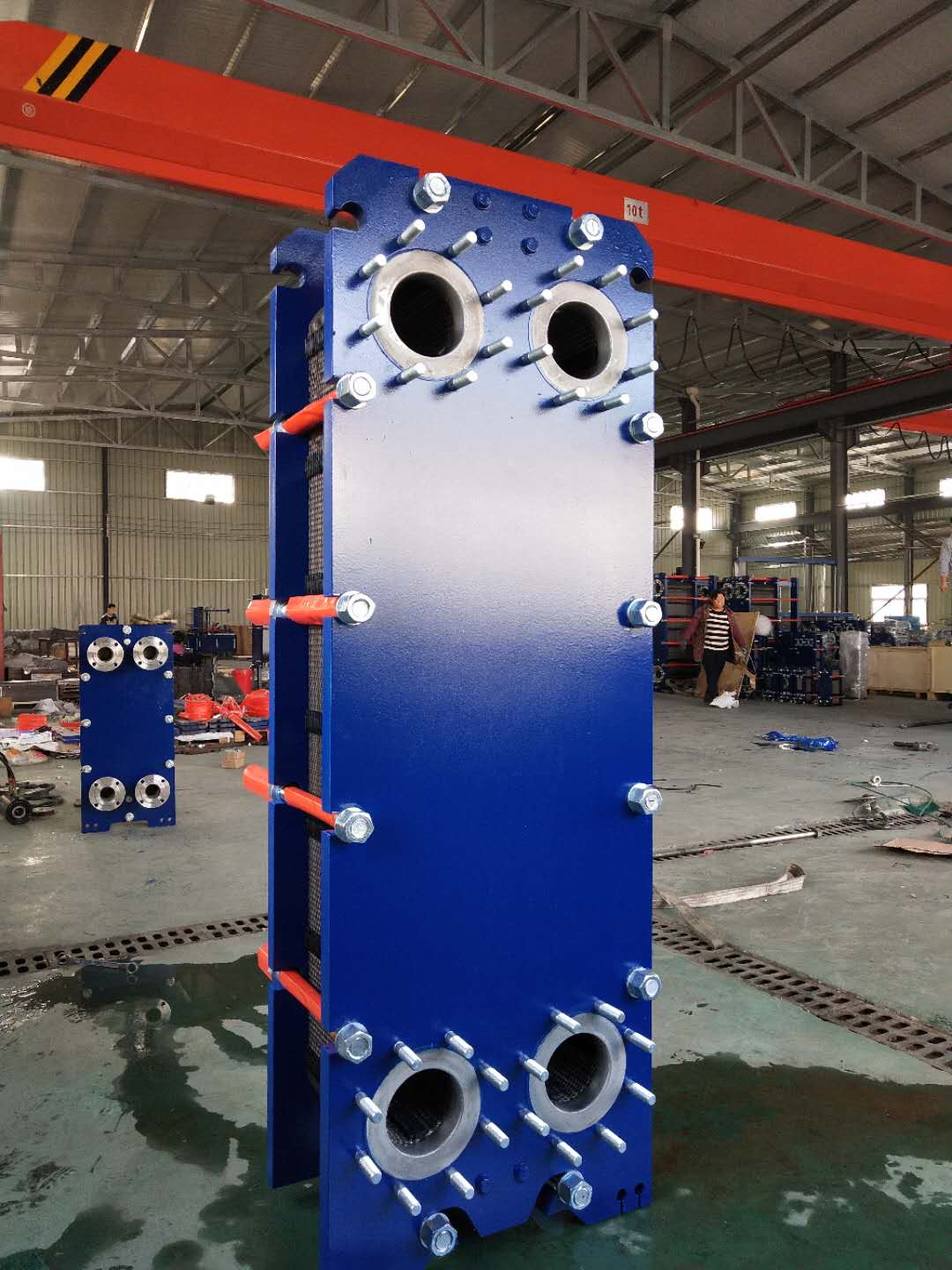

板式换热器由固定夹板、活动板、板片、橡胶垫片、上导杆、下导杆、支柱、螺母、螺栓、法兰、角孔衬套和地脚组成相邻板片之间用垫片密封，使冷热流体相隔一板流动，板片在垂直方向由上下导杆固定，在水平方向由固定夹板、活动板夹紧螺栓和螺母锁紧固定。

产品特点 :

传热系数高、结构紧凑、占地空间小、检修、清洗方便、污垢系数低、末端温差小、重量轻

板片材料:

奥氏体不锈钢、双相不锈钢、钛

基本参数

角孔直径: DN32 ～ DN350（接管连接形式有法兰连接、螺纹连接）

板片厚度: 0.5 ～ 0.7mm

波纹深度：2-4mm（适用于清洁、低粘介质、含有纤维、粘稠、固体颗粒介质等工艺条件）

设计压力:1.0MPa/1.6Mpa

设计温度：150℃

组装面积：1500㎡

密封垫材料

丁腈（食品）橡胶：NBR（NS）

耐高压丁腈橡胶:  90-NBR

氢化丁腈橡胶 HNBR

三元乙丙（食品）橡胶EPDM（ES）

耐高温三元乙丙橡胶  H-EPDM

氟橡胶 FKM

聚四氟乙烯包覆橡胶 PTFE cushion

对适用场地没有特殊要求
